產品介紹：
地下管線探測儀主要用于地下金屬管線探測系統，由信號發射機和接收機組成，可用于金屬管線、地下電纜的路徑探測、管線普查和深度測量，配合多種選配附件，可以進行鑒別，以及管道絕緣破損和部分類型電纜故障的查找。
功能特點：
1.左右指示：左右箭頭顯示管線位置。
2.羅盤顯示：直觀顯示管線位置。
3.正誤提示：部分頻率下，實時測量管線電流方向，實現正誤提示，排除臨線干擾。
4.實時進行深度和電流測量。
5.歷史曲線顯示：直觀顯示信號變化情況。
6.鑒別：卡鉗（選配件）鑒別可明確給出鑒別結果，聽診器（選配件）鑒別在不方便使用卡鉗時使用。
7.接地故障查找：使用A字架（選配件）可定位管線的對地絕緣破損點，不用調零，箭頭指示故障點方向。
8.采樣及處理，接收通頻帶窄，能抑制鄰近運行電纜及管道的工頻及諧波干擾。
9.多種探測頻率：主動探測和被動探測。
10.發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。
11.發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。
12.內置鋰離子電池組，欠壓自動關機，長時間無操作自動關機。
技術指標：
發射機：
輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）。
輸出頻率：640Hz（復合頻率）、1280Hz（復合頻率）、10kHz、33kHz、83kHz。
輸出功率：10W，10檔可調，自動阻抗匹配。
直連輸出電壓：150Vpp。
過載和短路保護。
內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。

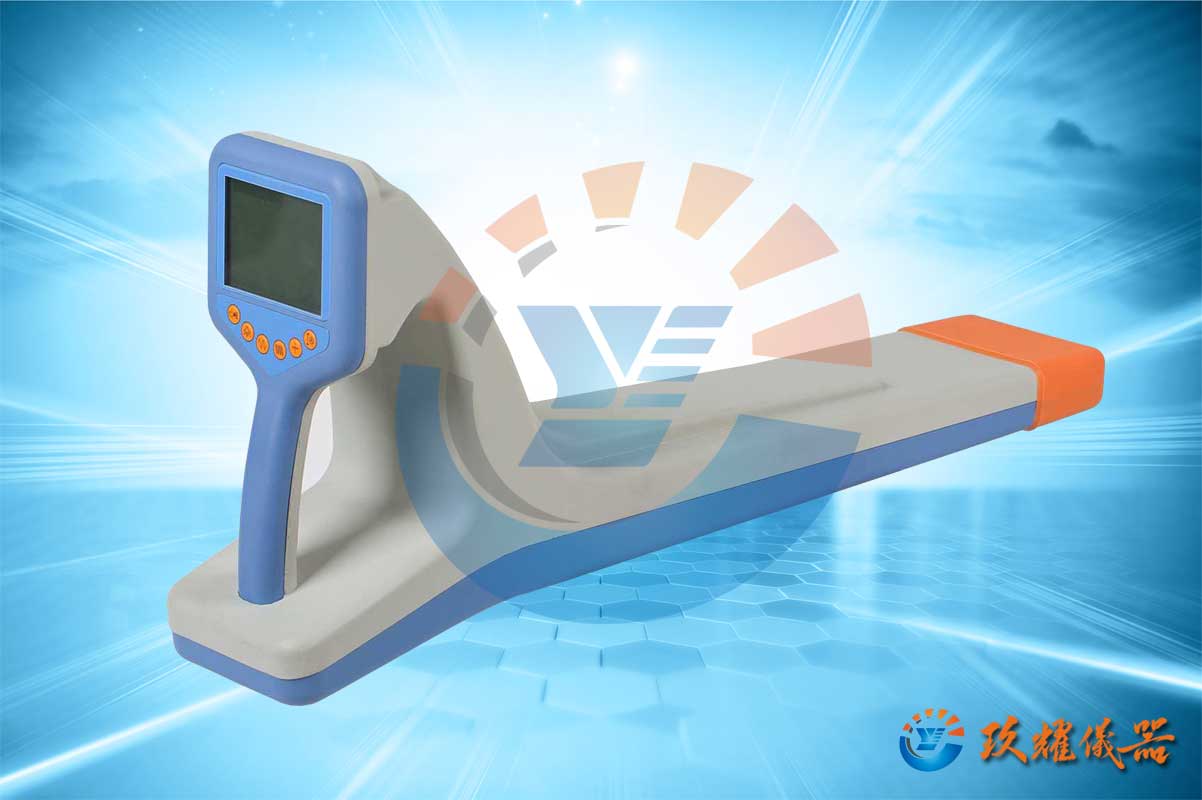

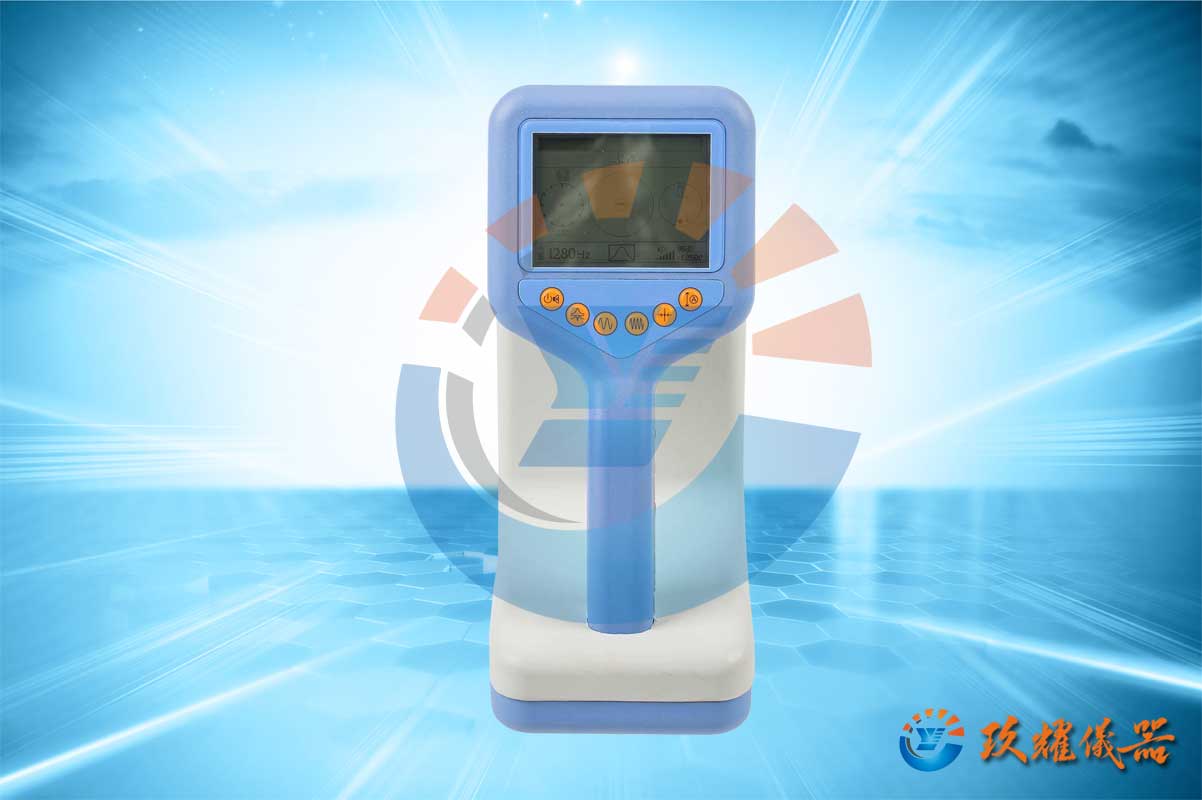

接收機：
輸入方式：內置接收線圈、接收卡鉗(選配)、聽診器(選配)、查障A字架(選配)。
接收頻率：
主動探測頻率：640Hz、1280Hz、10kHz、33kHz、83kHz。
工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。
射頻被動探測頻段：頻率分別為10kHz、33kHz、83kHz。
管線探測模式：寬峰法、窄峰法、音谷法。
電纜鑒別模式：接收卡鉗(選配)鑒別和電流測量、聽診器(選配)鑒別。
人機界面：320×240點陣液晶顯示器。
內置電池：2節18650鋰離子電池，標稱7.4V，3.4Ah。
充電器：輸入AC100-240V，50/60Hz，輸出DC8.4V，2A
發射機尺寸：285*218*90mm
接收機尺寸：715*275*128mm
發射機重量：2.45kg
接收機重量：2.36kg
