產品介紹：

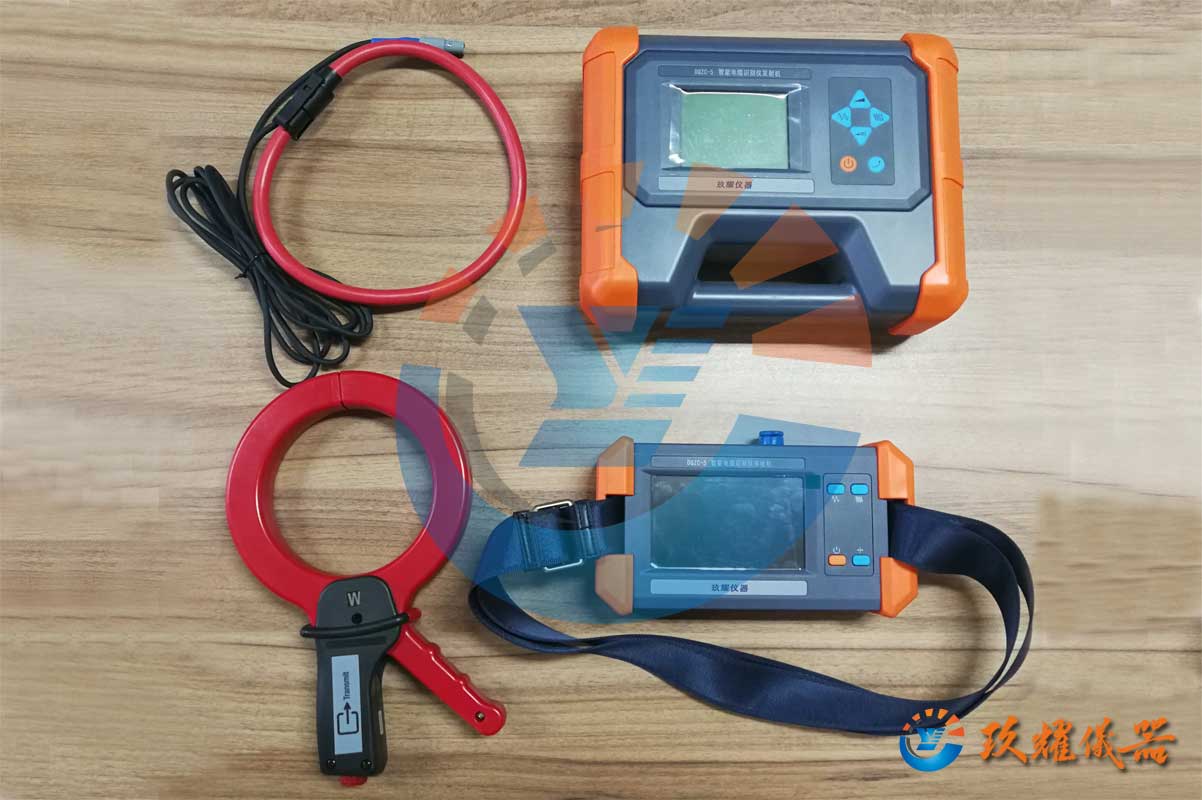

電纜識別在金屬管線探測中占有重要位置，相比于金屬管道的單一連續金屬結構，電纜由數根芯線和金屬鎧裝構成，結構和用途的差異造成了識別時的信號施加方式的差異，不同的接法將會產生不同的電磁場，識別也有所區別。玖耀電纜識別儀由信號發射機和接收機組成，用于多條電纜中識別目標電纜，同時適用于帶電和不帶電電纜，帶電電纜只適用于三芯帶鎧電纜。
功能特點：
1.適用于帶電和不帶電電纜，帶電電纜只適用于三芯帶鎧電纜；
2.數字化采樣及處理，接收通頻帶窄，能抑制鄰近運行電纜及管道的工頻及諧波干擾；
3.柔性卡鉗接收、使用靈活方便；
4.50Hz/60Hz電纜負載電流測量功能；
5.多種信號輸出方式：直連輸出、卡鉗耦合；
6.發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護；
7.內置鋰離子電池，欠壓自動關機，長時間無操作自動關機。
技術指標：
發射機：
輸出方式：直連輸出、卡鉗耦合。
輸出頻率：640Hz(復合頻率)、1280Hz(復合頻率)。
輸出功率：10W，10檔可調，全自動實時阻抗匹配。
直連輸出電壓：150Vpp。
過載和短路保護。
內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。
接收機：
輸入方式：柔性卡鉗。
接收頻率：
主動探測頻率：640Hz、1280Hz。
工頻被動探測頻率：50Hz/60Hz(用戶可配置)。
電纜識別：柔性卡鉗識別。
工頻測量：量程AC 1-1000A，精度±3%
內置電池：2節18650鋰離子電池，標稱3.7V，6.8Ah
發射機尺寸：282*225*85mm
接收機尺寸：225*120*58mm
發射機重量：2.5kg
接收機重量：0.85kg
