產品介紹：
介電常數測定儀是按GBT 1409-2006測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的方法。
介質損耗和介電常數是電瓷、裝置瓷、電容器等陶瓷，還有復合材料等的一項重要的物理性質，通過測定介質損耗角正切tanδ及介電常數（ε），可進一步了解影響介質損耗和介電常數的因素，為材料的性能提供依據；該儀器用于科研機關、高校、工廠等單位對無機非金屬新材料性能的應用研究。

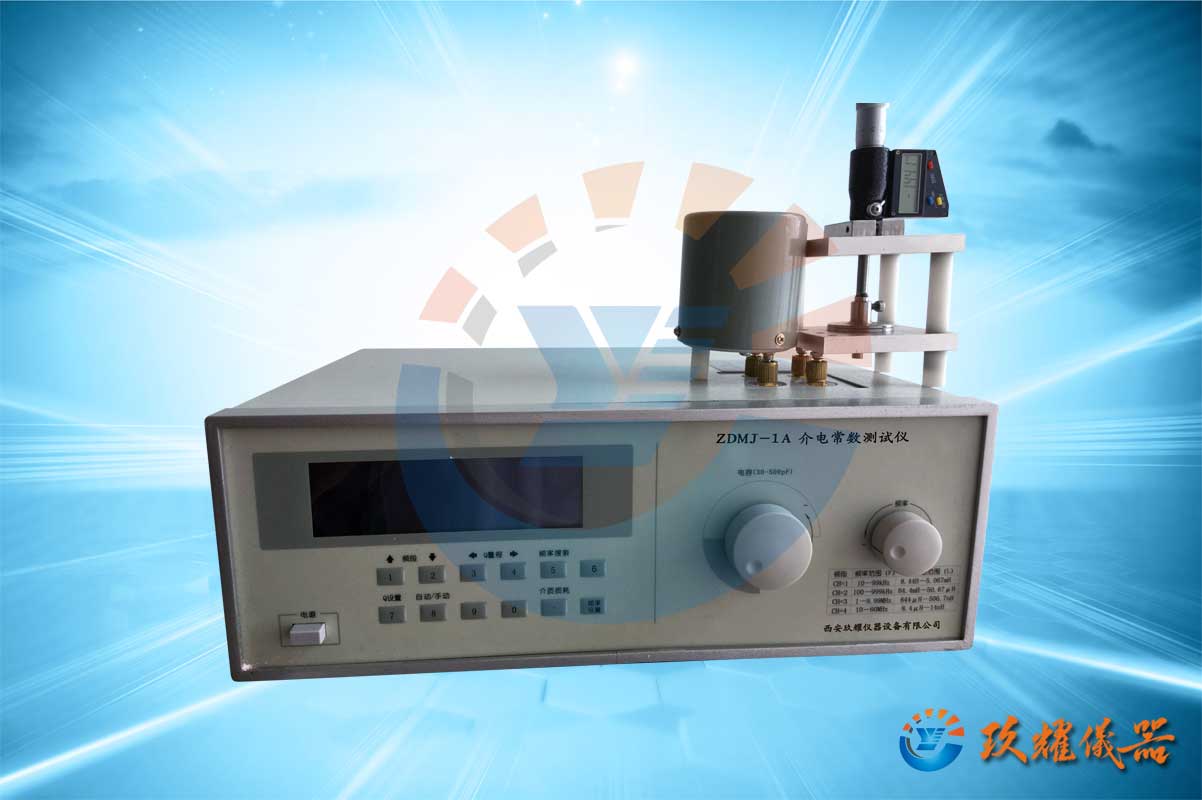

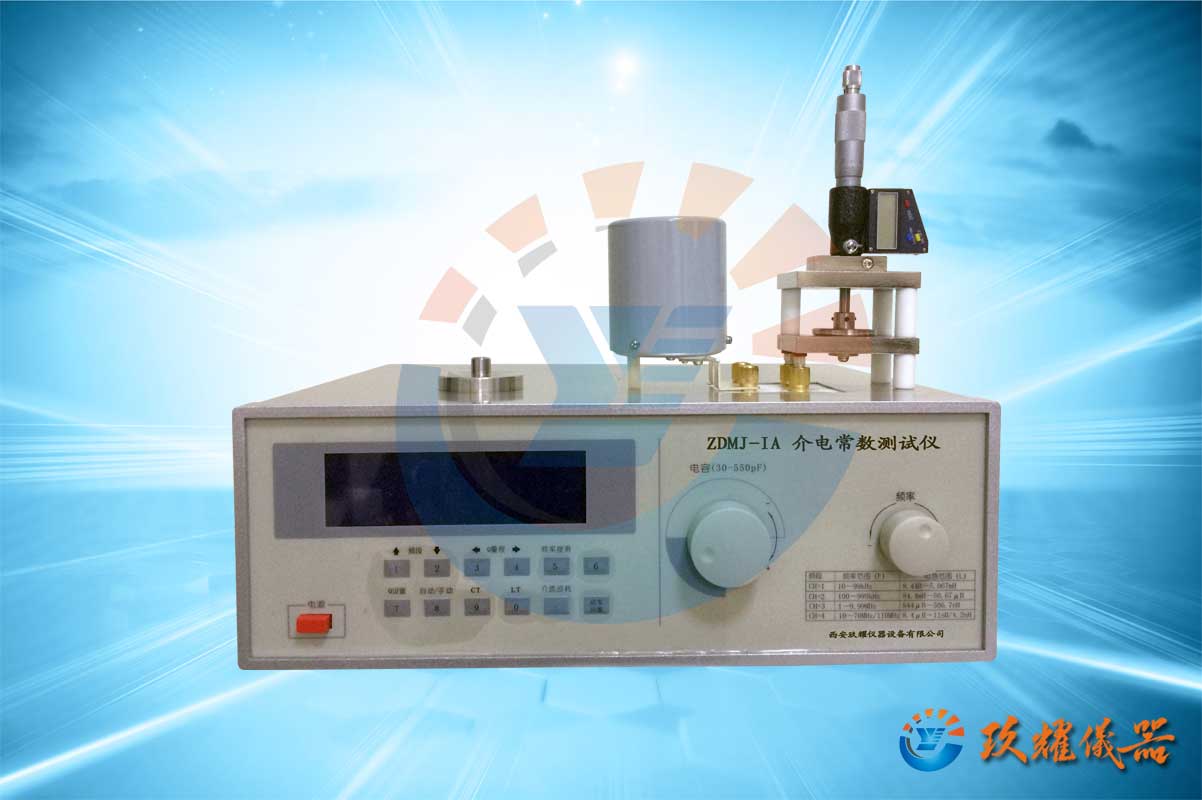

本測試裝置是由二只測微電容器組成，平板電容器一般用來夾持被測樣品，園筒電容器是一只分辨率為0.0033pF的線性可變電容器，配用儀器作為指示儀器，絕緣材料的損耗角正切值是通過被測樣品放進平板電容器和不放進樣品的Q值變化，由園筒電容器的刻度讀值變化值而換算得到的。同時，由平板電容器的刻度讀值變化而換算得到介電常數。
測試原理：
采用高頻諧振法，并提供了，通用、多用途、多量程的阻抗測試。它以單片計算機作為儀器的控制，測量采用了頻率數字鎖定，標準頻率測試點自動設定，諧振點自動搜索，Q值量程自動轉換，數值顯示等新，改進了調諧回路，使得調諧測試回路的殘余電感減低，并保留了原Q表中自動穩幅等，使得新儀器在使用時方便，測量值準。儀器能在較高的測試頻率條件下，測量高頻電感或諧振回路的Q值，電感器的電感量和分布電容量，電容器的電容量和損耗角正切值，電工材料的高頻介質損耗，高頻回路并聯及串聯電阻，傳輸線的特性阻抗等。
技術指標：
信號源頻率覆蓋范圍：10KHz-70MHz
型號頻率指示誤差：1*10-6；±1
Q值測量范圍：2-1023
Q值量程分檔：30、100、300、1000、自動換檔或手動換檔；
電感測量范圍：自身殘余電感和測試引線電感的自動扣除功能4.5nH-100mH；分別有0.1μH、0.5μH、2.5μH、10μH、50μH、100μH、1mH、5mH、10mH九個電感組成。
電容直接測量范圍：1-460pF
主電容調節范圍： 30-500pF
電容準確度 150pF以下±1.5pF；150pF以上±1%
Q值合格指示預置功能范圍：5～1000
Q值自動鎖定，不用人工搜索
環境溫度：0℃-40℃
相對濕度：<80%
管子電源：220V，50Hz
消耗功率：約25W
外型尺寸：385*135*278mm
產品重量：6.8kg
標準配置：
測試主機1臺
電感1套（9只）
夾具1套
