產品介紹:

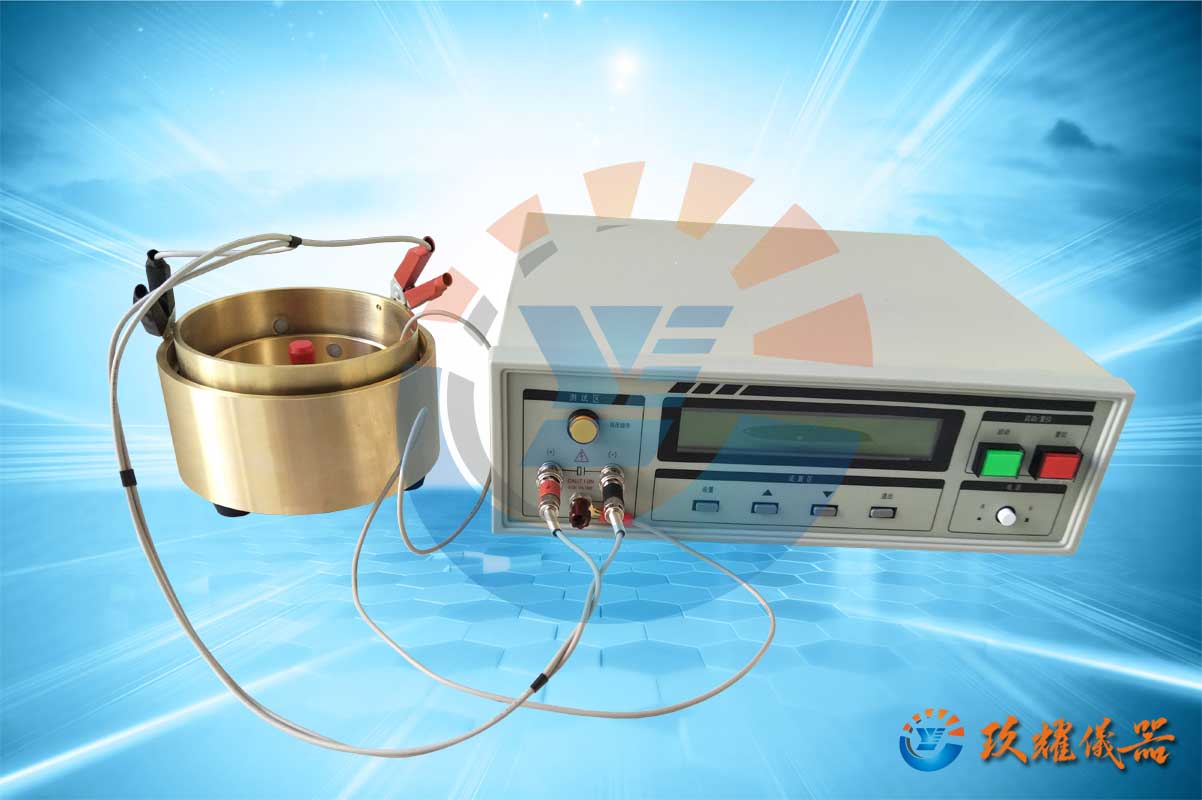

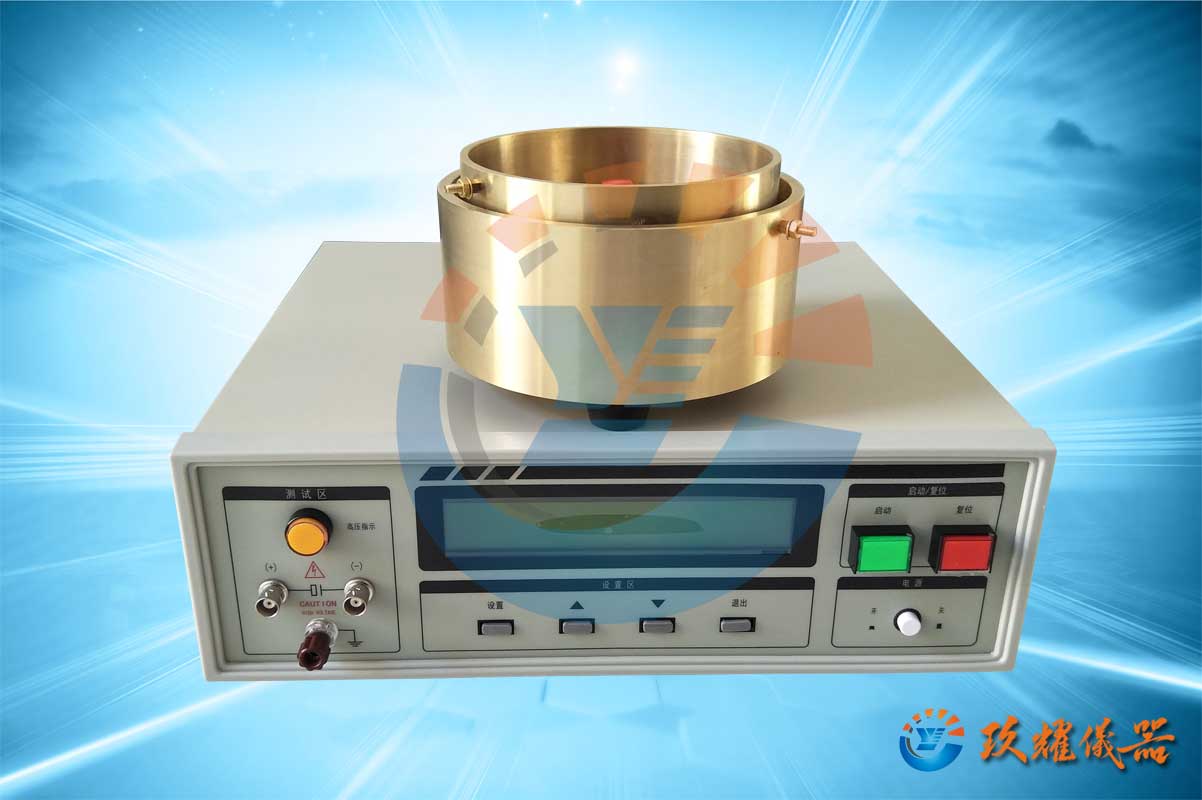

液體增塑劑體積電阻率測定儀是利用高阻計配合液體電極使用的。儀器是根據GB1672-88標準制造的,主要用來測定液體增塑劑的體積電阻率。
本標準規定了液體增塑劑的體積電阻率的測定方法。
本標準適用于測定液體增塑劑的體積電阻率。其他液體助劑也可參照本測定方法。
體積電阻率的定義
是在試樣體積電流方向的直流電場強度與該處電流密度之比,以Ω·m表示。
液體體積電阻系數計算公式如下:
ρv=Rv·S/d
ρv:體積電阻系數(Ω·m)
Rv:體積電阻(Ω)
S:測量電極有效面積(m2)
S=π/4(D1+g)2
D1:測量電極有效直徑(米) D1=0.12m
g:測量電極與環電極雙邊間距(米)g=D2-D1=0.004m
d=測量電極與高壓電機底面間隙(即被測液體厚度)d=0.002m
高阻計要求:
1.測試電壓范圍應包括:100V-500V
2.高阻測量范圍應包括:1×10^6Ω~1×10^17Ω
3.阻值大于1012Ω時,測量誤差應小于±20%,阻值不大于1012Ω時,測量誤差應小于±10%。
4.輸入接線的絕緣電阻應大于儀器輸入電阻的100倍。
5.測試時試樣及測量導線應有良好屏蔽。
6.儀器應定期進行校驗。
準備工作:
1.取被測液體(如:增塑劑)試樣50ml。
2.試樣應在溫度23±2℃,相對濕度65±5%的條件下處理2小時以上。
測試步驟:
1.測試溫度23±2℃,相對濕度65±5%,無外界電磁場干擾環境中進行。
2.測試時對試樣所加電壓為100V-500V的直流電壓,選擇電壓檔次。
3.將試樣倒入高壓電極內,使液面剛好和環電極下緣全接觸為止。
4.將放電后的試樣和電極,按高阻計要求接線。
外電極(高壓電極)接高阻計的高壓輸出端。
內電極(測量電極)接高阻計的測量端。
中電極(環電極)接高阻計的接地端。
5.儀器預熱30分鐘,穩定后調整儀器(調零),加上試驗 1分鐘,讀取電阻指示值,然后放電1分鐘,再測試一次,以二次的算術平均值作為試驗樣品電阻指示值。
計算方法:
按式(1)計算體積電阻系數(pv),計算結果取二位有效數字。
注意事項:
1.測定電極須放置在高絕緣的墊板上。
2.測定電極在測試前后,均應做好清洗工作,特別是三只電極的支撐件不得受到試樣的污染。
